Isetsentreeruv puidutreipingi padrunikomplekt, 95 mm, teras, 1″ x 8 TPI, kandekohvriga

Täpne detaili kinnitamine puidutreipinkidele isetsentreeruva padrunikomplektiga

See 95 mm isetsentreeruv puidutreipingi padrunikomplekt on mõeldud töödeldava detaili kindlaks ja keskseks kinnitamiseks treipingile. Vastupidavast terasest valmistatud padrun kasutab ühtlaselt jaotatud liikuvate lõugade radiaalset liikumist, et toorik kiiresti positsioneerida ja fikseerida. Komplekt sobib 1″ x 8 TPI keermega spindlitele ning on pakitud tugevasse kandekohvrisse, mis teeb komplekti hoiustamise ja transportimise lihtsaks.

Peamised omadused

• Isetsentreeruv 4-lõuaga padrun tagab detaili kiire ja täpse tsentreerimise, vähendades seadistusaega väikeste ja keskmiste tööde puhul.
• Mitmed vahetatavad lõuad katavad laia läbimõõduvahemiku nii sisemiseks kui välimiseks kinnitamiseks, sobides spindlitele, kaussidele ja ebastandardsetele detailidele.
• Sisemise haaramise vahemik on #1 astmega lõugadel 2,5–35 mm, #2 ümaratel lõugadel 32–64 mm, #3 ümaratel lõugadel 76–108 mm, #4 tihvtiga lõugadel 9,5–45 mm ja #5 lamedatel lõugadel 73 mm.

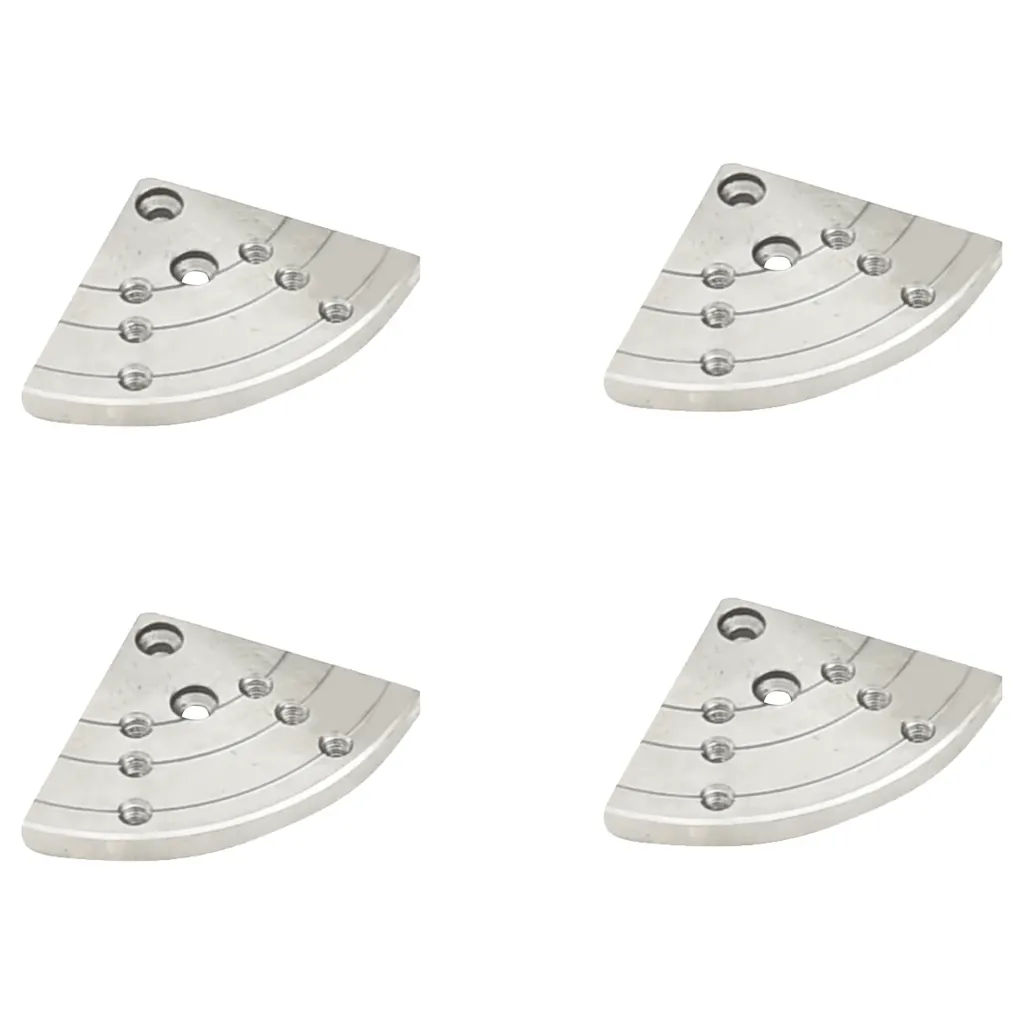

• Välimise haaramise vahemik on #1 astmega lõugadel 19–51 mm (ülemine aste) ja 38–73 mm (alumine aste), #2 ümaratel lõugadel 45–80 mm, #3 ümaratel lõugudel 90–124 mm, #4 tihvtiga lõugudel 25–60 mm ning #5 lamedatel lõugudel 130 mm.
• Indekseeritud tagaplaat 24 ja 36 positsiooniga võimaldab täpseid ja korduvaid jagamisoperatsioone ning lihtsustab ühtlaste vahedega mustrite treimist.
• Maksimaalne kiirus 3000 p/min sobib enamiku puidutööde jaoks, võimaldades nii jämedat vormimist kui ka peenviimistlust vastavalt treipingi võimalustele.
• Ümmarguse ja kandilise materjali hoidmine võimaldab töötada erineva kujuga toorikutega, suurendades padrunikomplekti kasutusala töökojas.

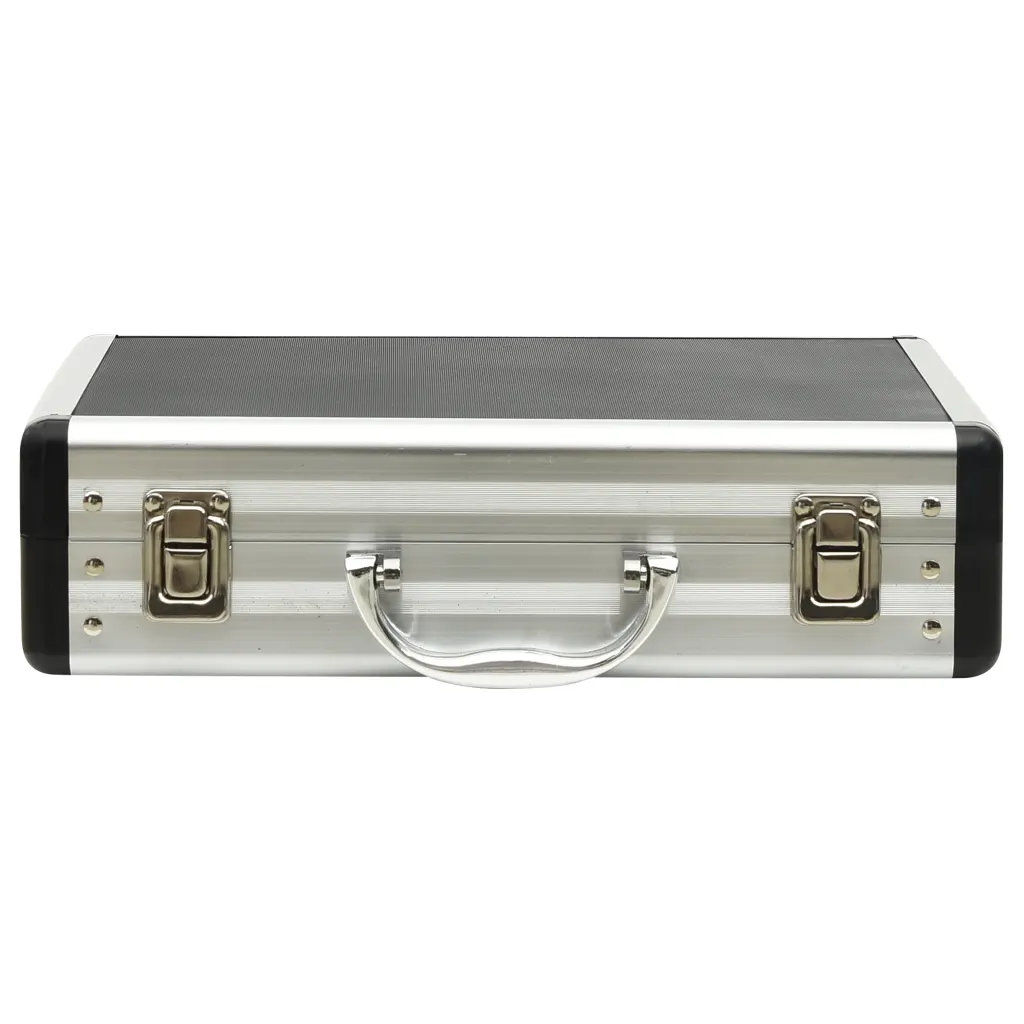

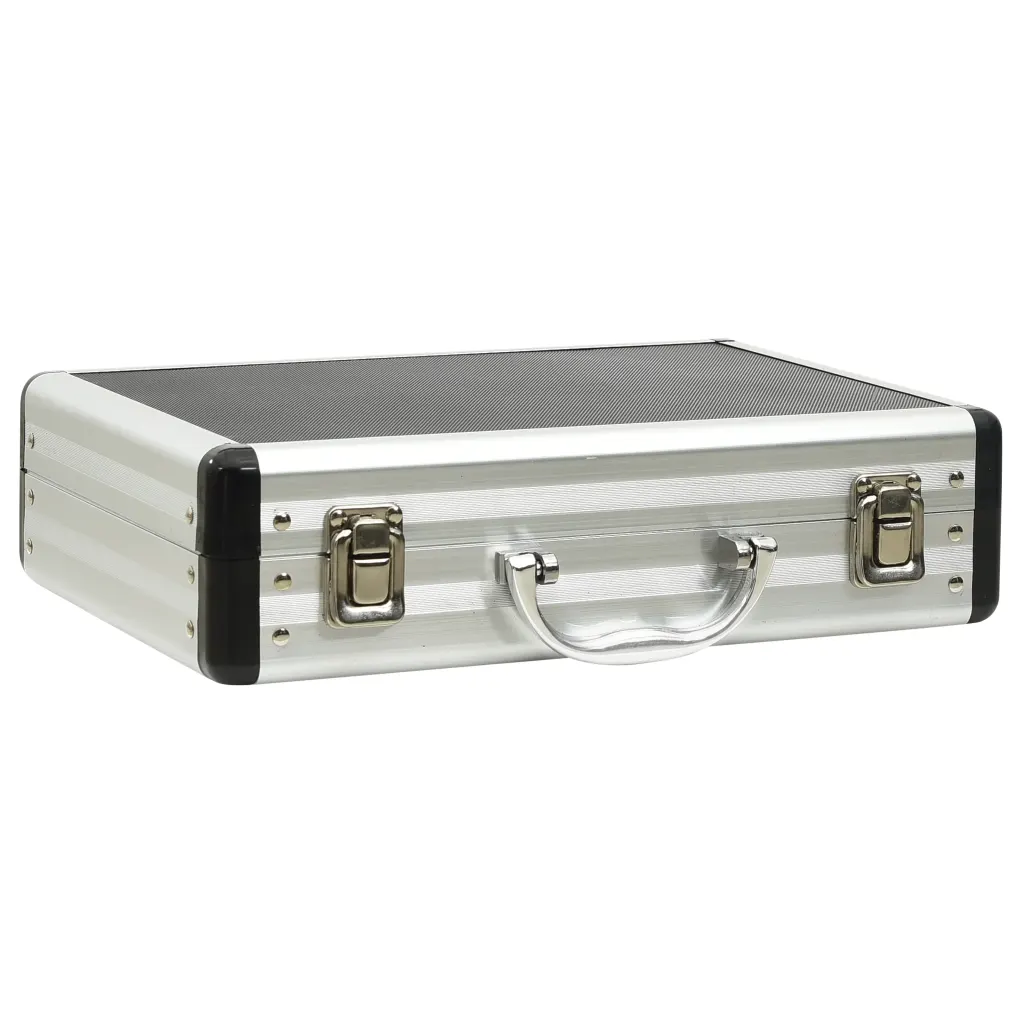

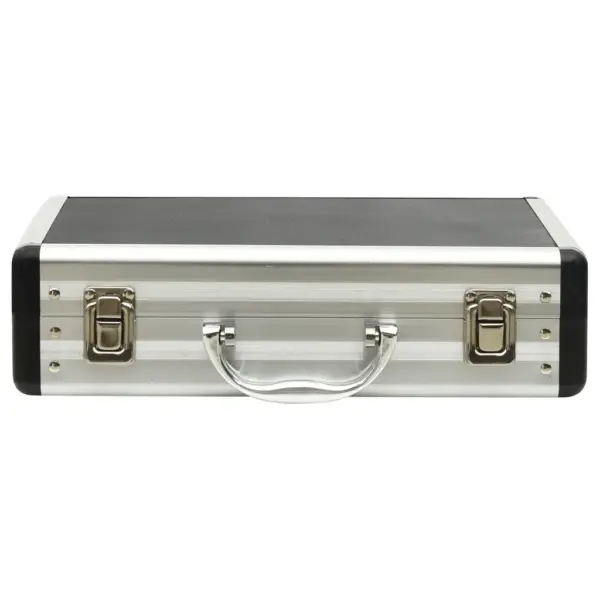

• Kompaktne kandekohver mõõtmetega 30,5 x 22,5 x 7,5 cm hoiab kõik tarvikud korrastatult ja kaitstult, lihtsustades komplekti kaasavõtmist objektidele.

Paigaldus ja kasutus

Enne kasutamist kinnita padrun treipingi spindlile, mis on varustatud 1″ x 8 TPI keermega. Vali töö jaoks sobivad lõuad, kinnita need kaasasolevate kruvide ja haardetihvtidega ning pinguta tööriistaga. Aseta töödeldav detail lõugade vahele ja pinguta padrun ühtlaselt, kuni toorik on kindlalt paigas. Järgi alati treipingi lubatud pöörlemiskiirust ning veendu, et maksimaalne kiirus 3000 p/min ei oleks ületatud. Esmane kokkupanek on vajalik, kuid komponentide loogiline jaotus teeb selle protsessi sirgjooneliseks.

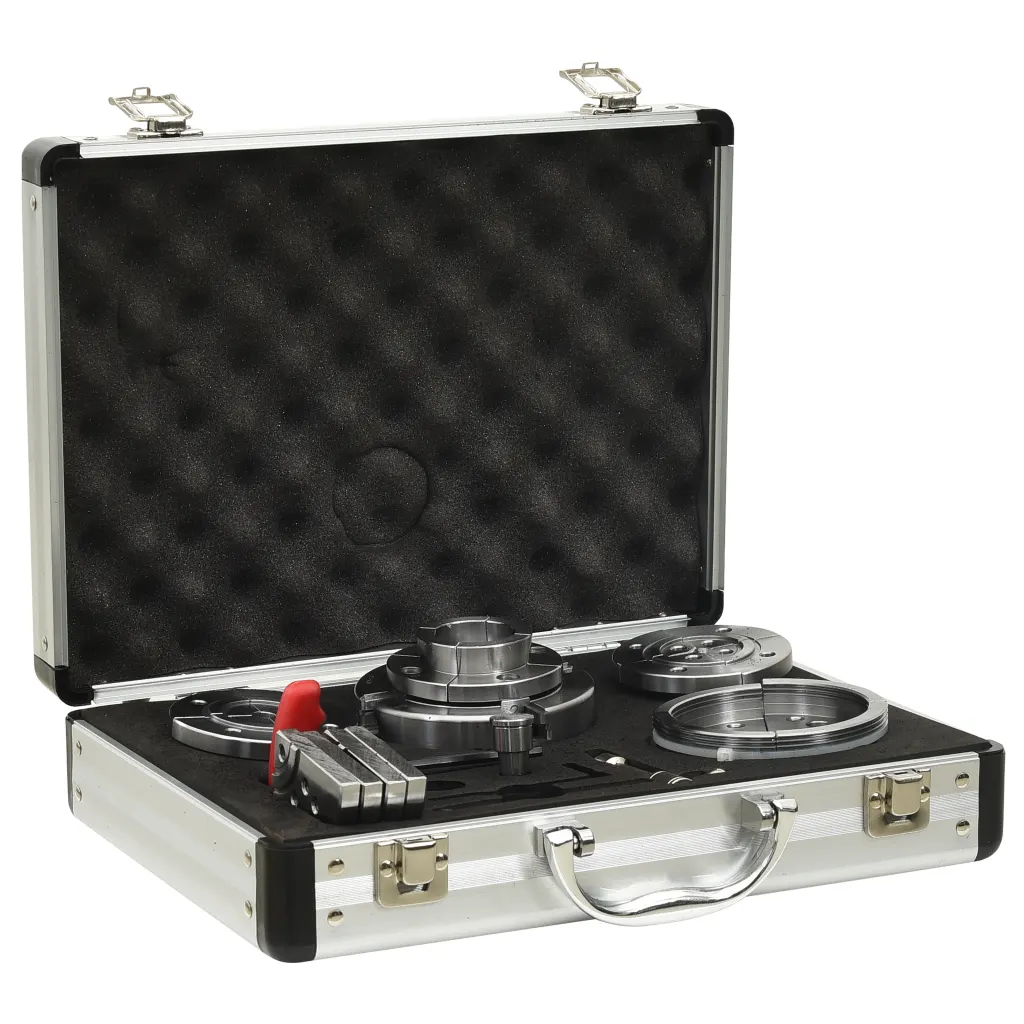

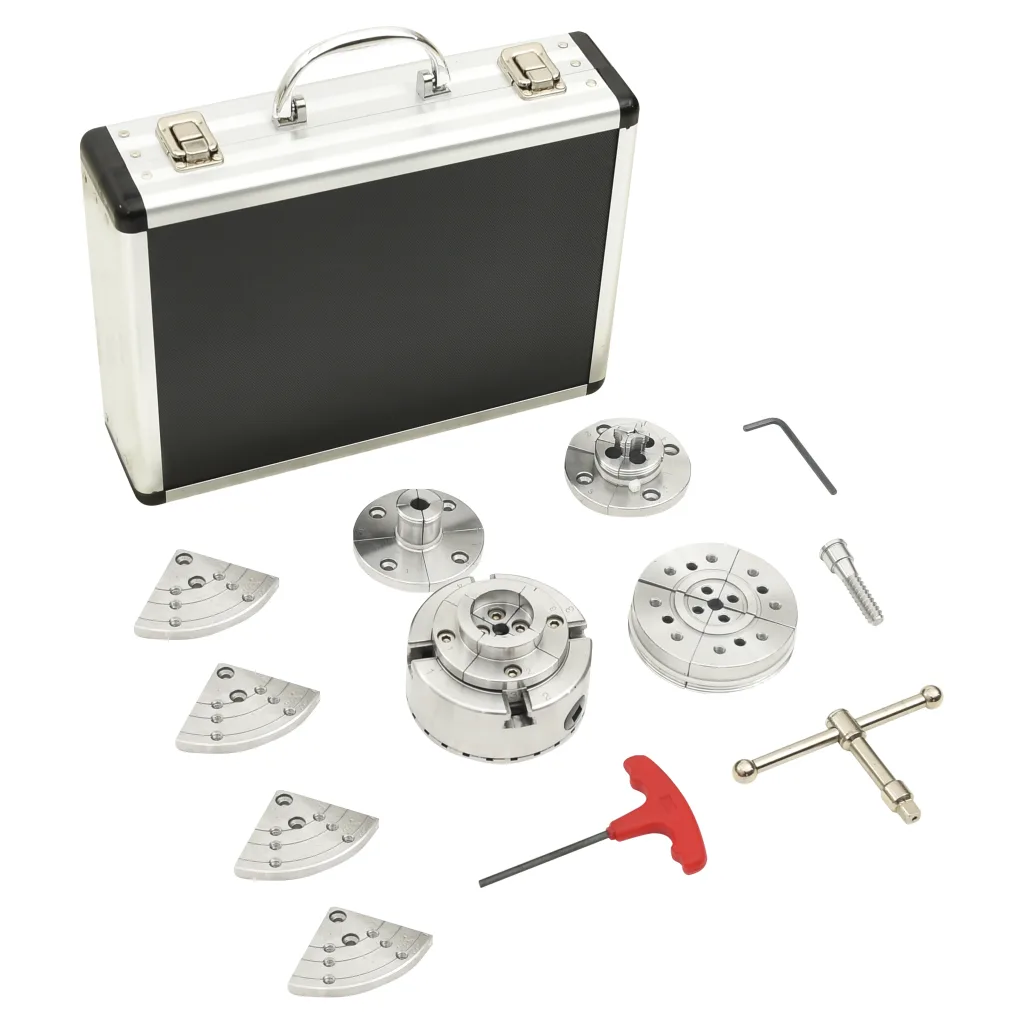

Komplektis sisalduv

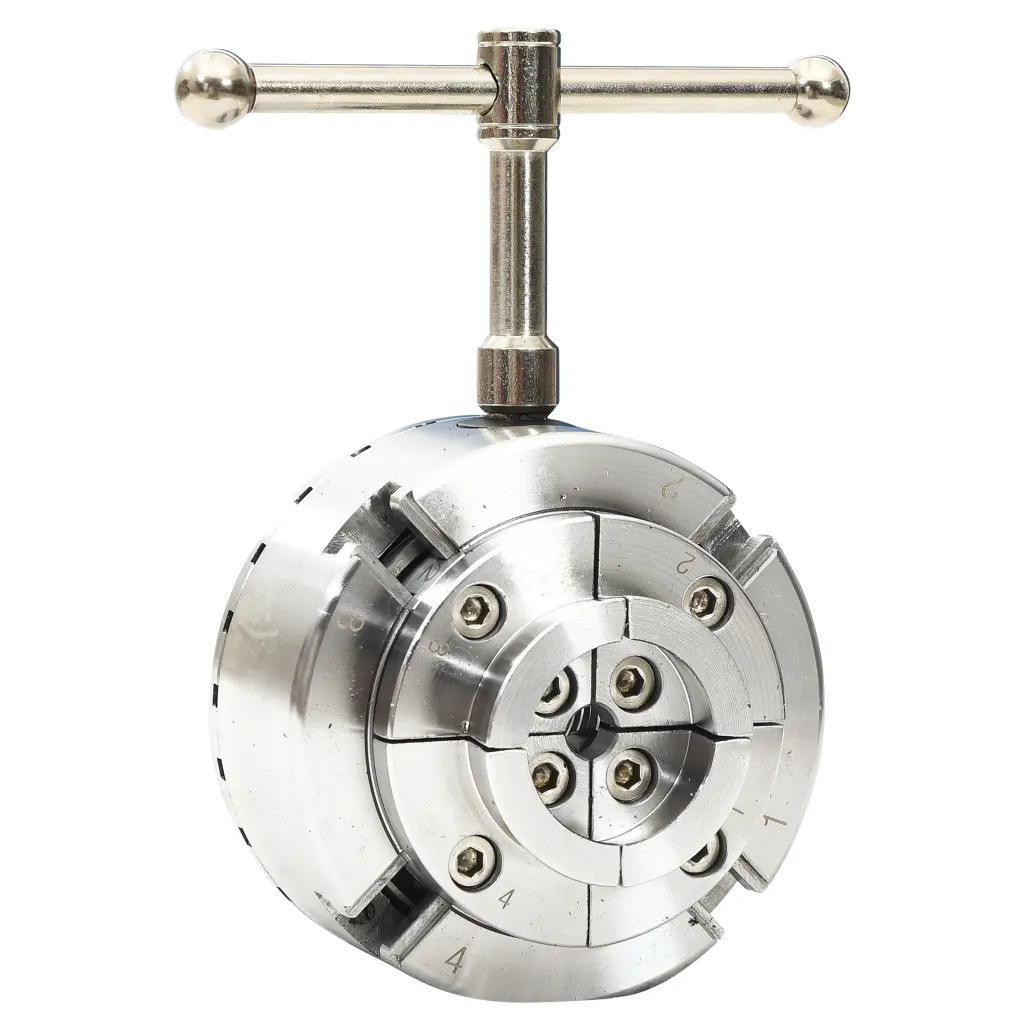

• 1 x padrunikorpus läbimõõduga 95 mm, 4 liikuvat lõuga
• 1 x kandekohver komplekti hoiustamiseks ja transportimiseks
• 1 x T-käepidemega kuuskantvõti 4 mm lõugade ja tarvikute kinnitamiseks
• 1 x treipingi padruni võti 8 mm padruni pingutamiseks ja lõugade reguleerimiseks
• 1 x puidukruvi spindlite ja muu sobiva tooriku kinnitamiseks
• 1 x kuuskantvõti lisakinnituste ja reguleerimise jaoks

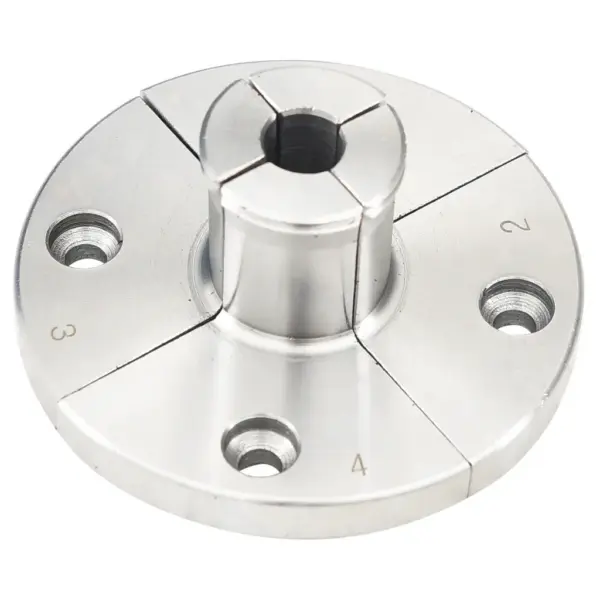

• 4 x #1 astmega lõug väiksematele detailidele ja astmelisele haaramisele
• 4 x #2 ümar lõug sobib ümarate detailide universaalseks kinnitamiseks

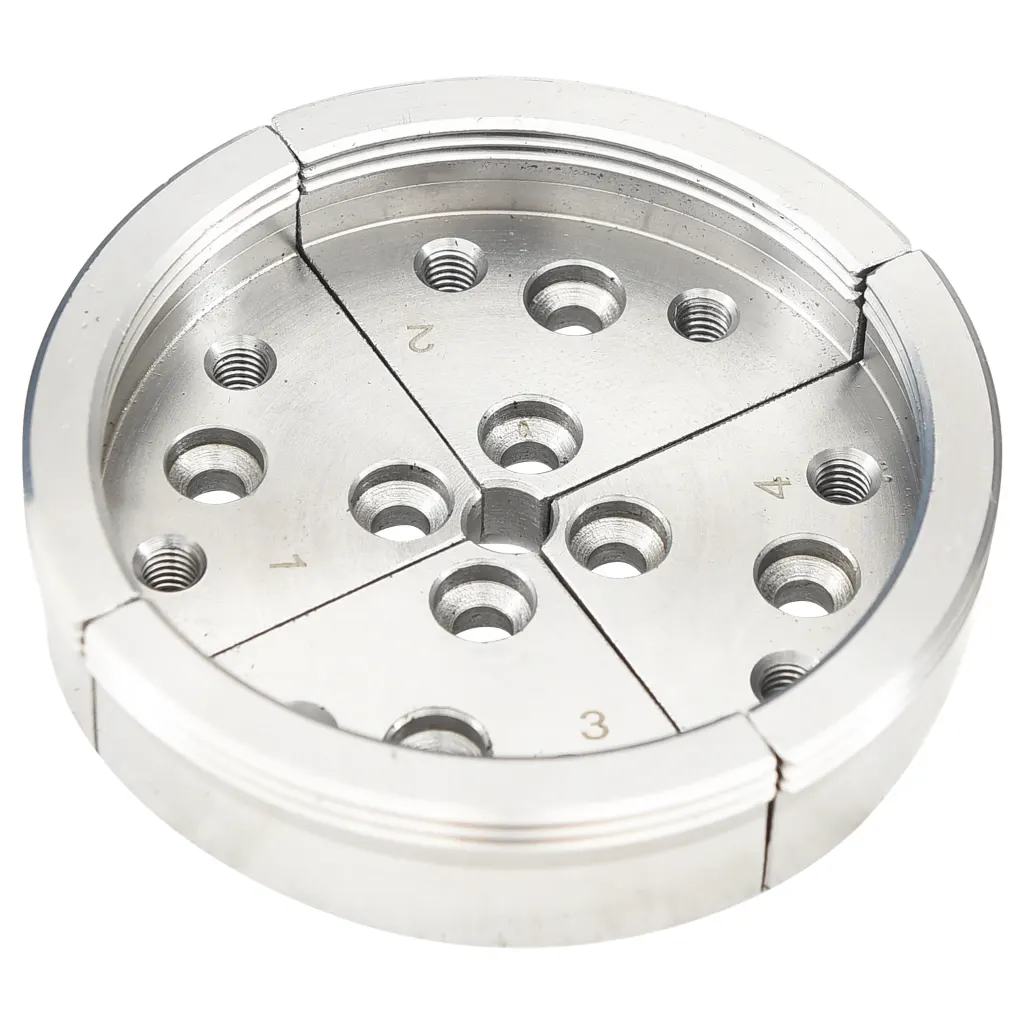

• 4 x #3 ümar lõug suuremate läbimõõtude töötlemiseks

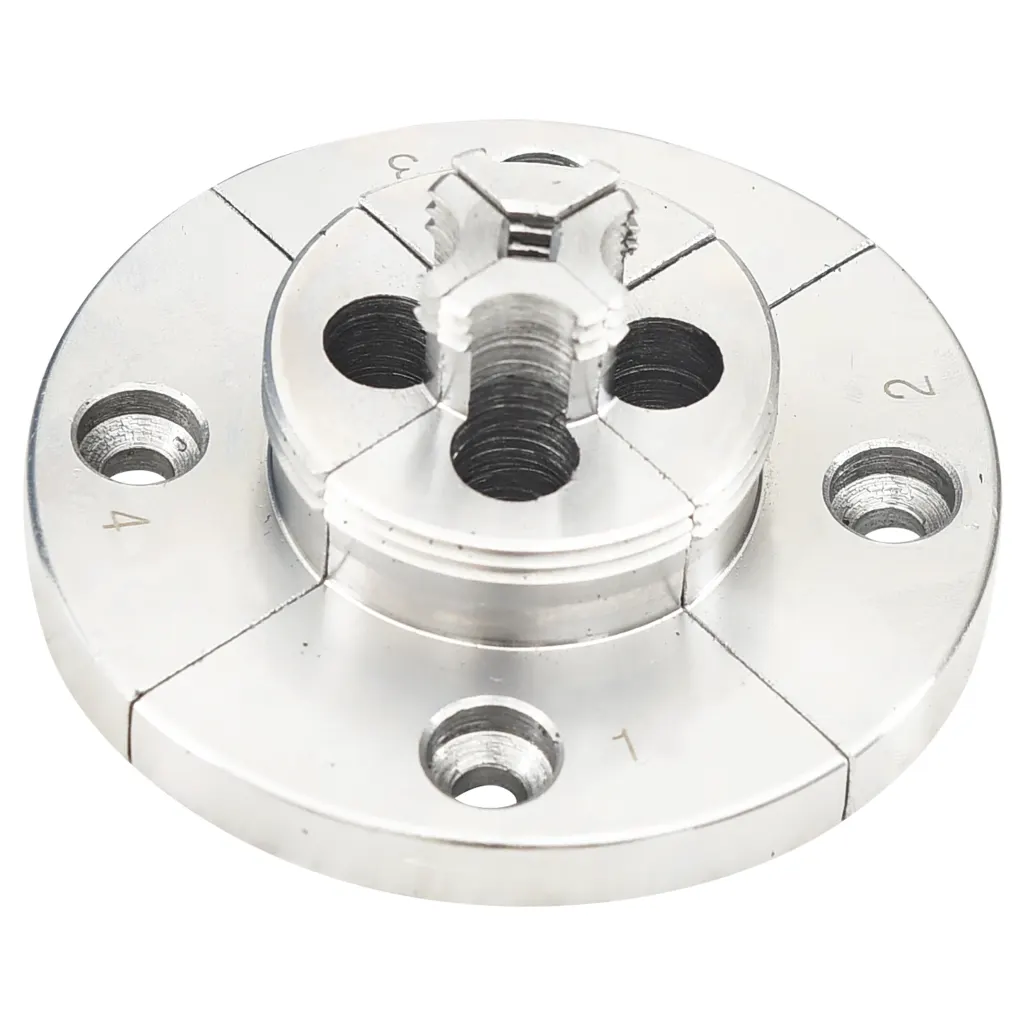

• 4 x #4 tihvtiga lõug keerukamate ja ebakorrapäraste detailide turvaliseks kinnitamiseks
• 8 x lapikpeaga korgikruvi M5-0,8×8 lõugade ja tarvikute paigaldamiseks
• 8 x haardetihvt 13 mm, M6-1×6 tugevdatud haaramiseks
• 8 x haardetihvt 18 mm, M6-1×6 suurema haardesügavuse jaoks

Millal valida see isetsentreeruv padrunikomplekt?

Vali see 95 mm isetsentreeruv puidutreipingi padrunikomplekt, kui vajad töökojas ühte universaalset lahendust erineva läbimõõdu ja kujuga detailide kinnitamiseks. Lai lõugade valik, indekseeritud tagaplaat ja tugev teraskonstruktsioon teevad sellest praktilise lisaseadme nii harrastustislerile kui ka nõudlikumatele puidutöödele.
